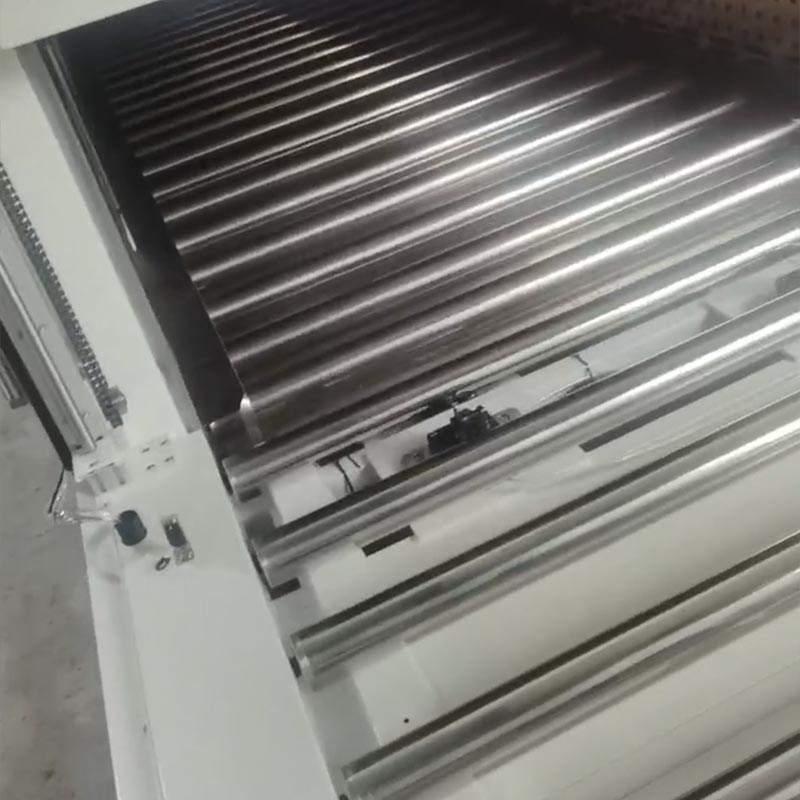

Tunelová pec s valčekovým dopravníkom

Na dosiahnutie rovnomernosti teploty v rámci vnútornej pece s efektívnou výškou 700 milimetrov, zložité prúdenie vzduchu vyžaduje sa dizajn. Tunelovú rúru s valčekovým dopravníkom si môžete prispôsobiť v Dingfeng, ktorá využíva horizontálny vysoký prietok systém krížového toku. Poháňajú ho 1500-wattové nezávislé motory s 12-palcovými viaclopatkovými obežnými kolesami. Horúci vzduch je nútený cez špeciálne navrhnuté nerezové perforované dosky z oboch strán, potom sa zbiehajú na povrchu produktu a sa vracia cez horný výfukový otvor, čím zabezpečuje rovnomernosť teploty v celej rúre s dĺžkou 15,6 metra pracuje stabilne v rozsahu ±5-8°C.

Proces zahrievania

Priemyselná valcová tunelová pec funguje prostredníctvom bezpečnostných ochranných funkcií, ako je napríklad automatická regulácia teploty, presná stabilizácia teploty a automatické vypnutie pri prekročení teplotného limitu. Vnútro rúry je skonštruované jednotne s nerezovými platňami so zrkadlovou povrchovou úpravou a izoláciou vrstva je vyplnená 120K silikagélovou hliníkovou izolačnou minerálnou vlnou, aby sa dosiahol požadovaný tepelnoizolačný efekt. The vonkajší rám je vyrobený zo železných profilov zvarených dohromady, pričom vonkajší panel pece je vytvorený laserom rezanie a následné hydraulické tvarovanie na oceľových plechoch valcovaných za studena. Nerezové vykurovacie rúrky sa používajú na vykurovanie, a v kombinácii s nízkohlučným odstredivým ventilátorom vzniká efektívny systém cirkulácie horúceho vzduchu, čo umožňuje rovnomerné šírenie tepla na povrch výrobkov.

Naša certifikácia konfigurácie

Dingfengova valčeková dopravná rúra je vybavená pokročilým PLC a 10,2-palcovým dotykovým displejom, ovládacím systém, ktorý vyhovuje štandardom Industry 4.0. Operátori môžu jednoducho zobraziť teplotu motora v reálnom čase frekvencia a výstupný prúd. Najdôležitejšie je, že vstavaná funkcia zaznamenávania údajov dokáže uložiť teplotné krivky až do doby do 90 dní. Či už optimalizujete výrobné cykly alebo poskytujete procesné dôkazy pre zákaznícke audity, nastaviteľná frekvencia skladovania zaisťuje, že každá dávka vašej výrobnej linky s rýchlosťou 2 metre za minútu bude mať profesionálnu úroveň dátovú podporu.

Hlavné technické parametre

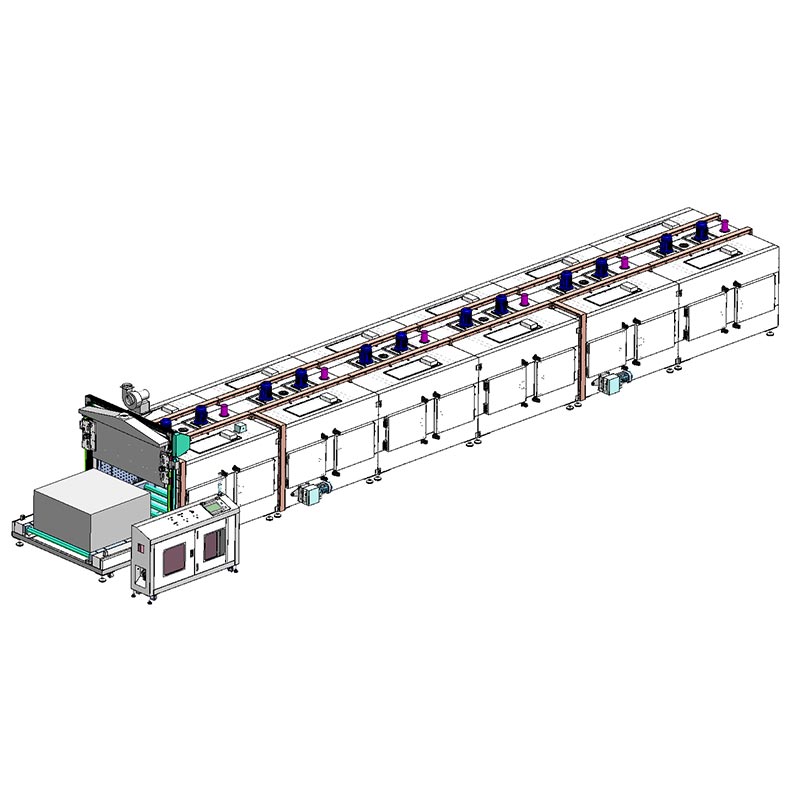

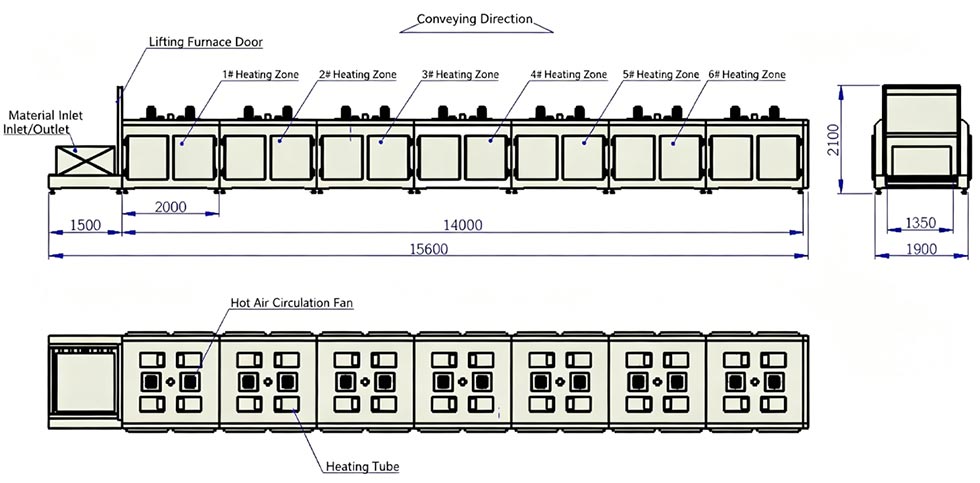

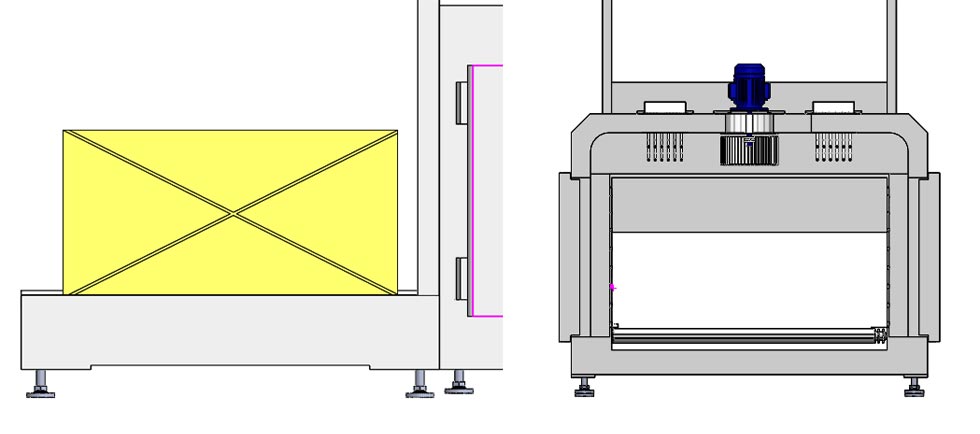

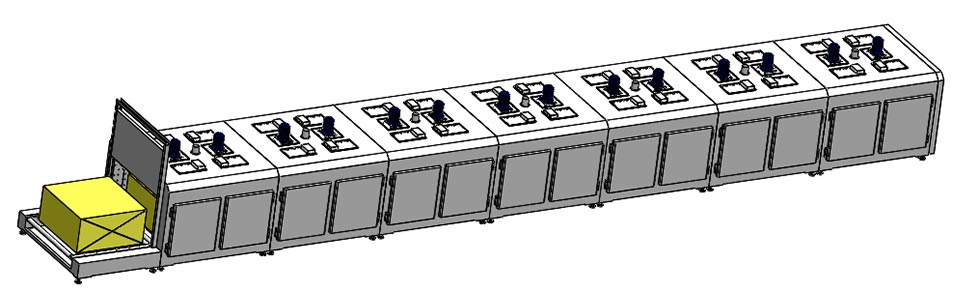

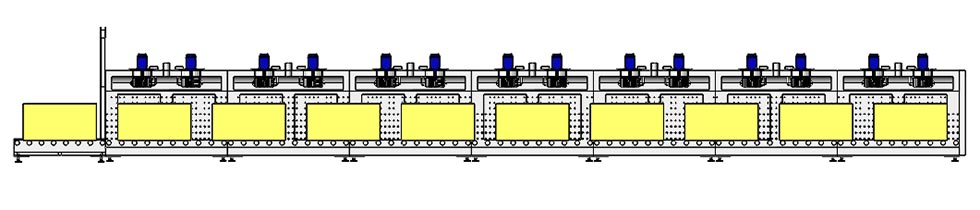

Celkový popis zariadenia tunelovej pece

Operatívny pracovný postup

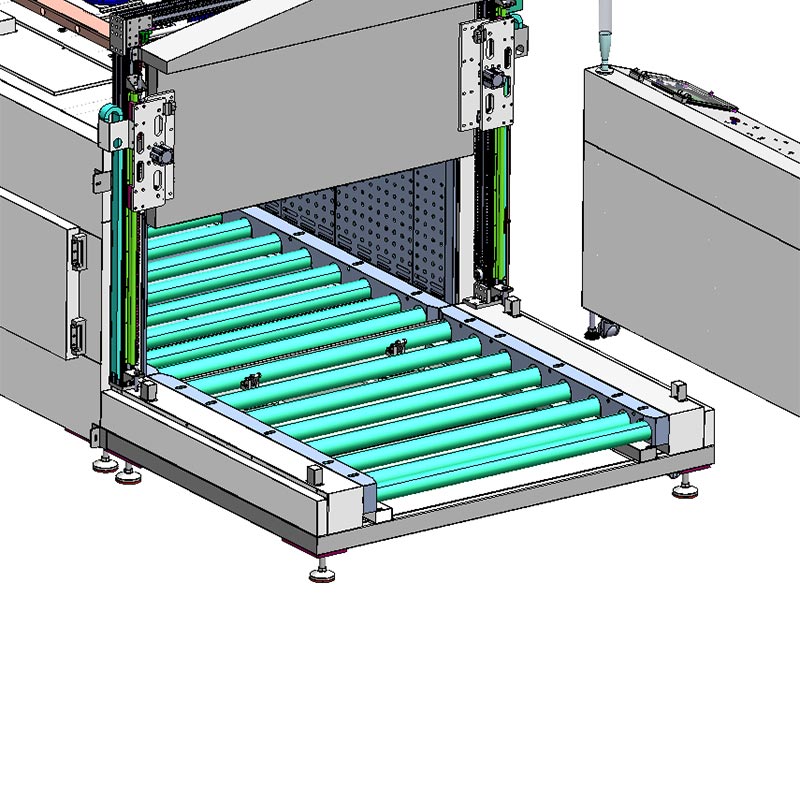

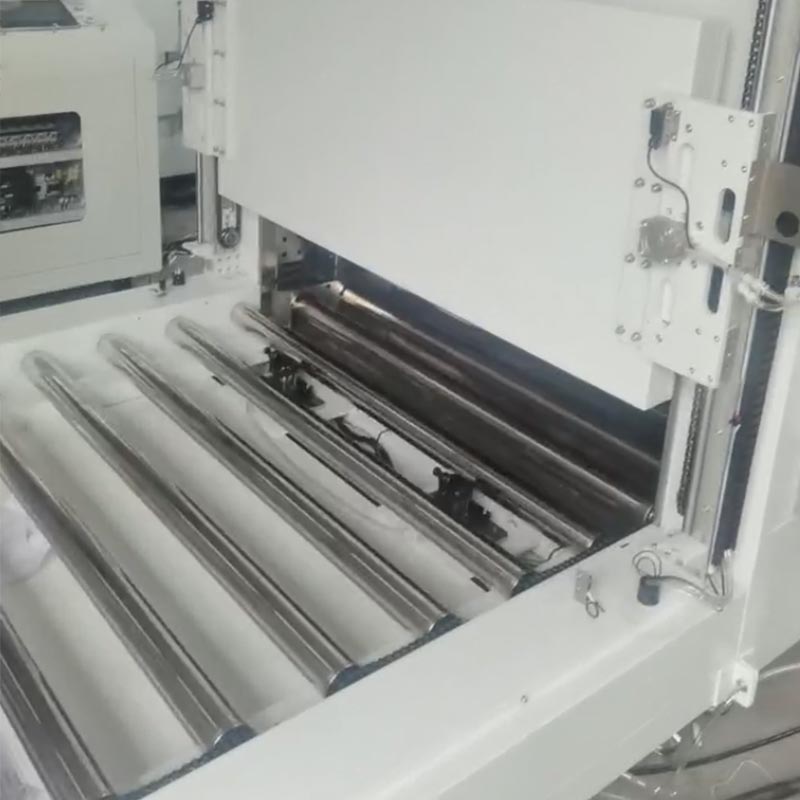

Pásová rúra Dingfeng Roller je vybavená pokročilým poloautomatickým pneumatickým polohovacím systémom. Operátor manuálne zarovná paletu 1200 x 1200 mm proti pneumatickým dorazom na vstupnej stanici, aby sa spustil dopravný pás. Následne sa pneumatické usmerňovače synchronizujú s valcami s vysokým krútiacim momentom, aby sa palety prepravovali postupne, ich posúvanie v krokoch po 1550 mm; po každom pohybe sa zarážky automaticky resetujú, aby prijali ďalšiu jednotku. Keď pec dosiahne svoju plnú vnútornú kapacitu deviatich paliet, automatická zdvíhacia brána utesní komoru a XINJE PLC aktivuje vysokovýkonný systém cirkulácie horúceho vzduchu. Systém upozorní obsluhu prostredníctvom integrovaného audio-vizuálu alarmy. Proces vykladania odzrkadľuje logiku nakladania a využíva vysoko presný pneumatický krokový mechanizmus bezpečne a usporiadane prepraviť palety na miesto odstavenia.

Často kladené otázky (FAQ) – Tunelová pec s valčekovým dopravníkom

Q1: Ako môžeme zabezpečiť, aby sa valec ￠76 mm nedeformoval pri teplote 200 °C?

Odpoveď: Valček má vo vnútri vylepšené ložisko a priemer valčeka je 210 mm. Tieto materiály prešli tepelná stabilizačná úprava, aby sa zabezpečilo, že aj pri plnom zaťažení obrobku s rozmermi 1200 × 1200 mm Valec si môže zachovať dokonalú sústrednosť a plynulé otáčanie a nedeformuje sa ani nezasekne za každého počasia vykurovacie prostredie.

Q2: Môže sa prispôsobiť rôznym výškam produktu?

Odpoveď: Áno. Efektívna vnútorná výška je 700 mm, čo je veľmi vhodné pre hardvérové ​​produkty veľkých rozmerov. The rovnomernosť ±5-8°C je zachovaná.

Otázka 3: Ako výfukový systém narába s výfukovými plynmi produkovanými rozprašovaním alebo dehydratáciou?

Odpoveď: Inštalovali sme 750-wattový vysokoteplotný ventilátor na odsávanie a nastavili sme nové nastaviteľné vetracie otvory v každej vykurovacej oblasti. To zaisťuje rýchle odvádzanie vlhkosti a prchavých organických zlúčenín, čím sa zabraňuje hromadeniu plynu a poskytuje čerstvé a oxidačne stabilné prostredie pre váš náter.
