Viackanálová tunelová rúra

Viackanálová tunelová rúra vyrobená spoločnosťou China Dingfeng je poháňaná jej servomotorom s vysokým krútiacim momentom a redukciou systém. Na rozdiel od tradičných dopravníkových pásov náš systém umožňuje bezproblémové prepínanie medzi kontinuálnym režimom a krokom režim s nastaviteľnou rýchlosťou v rozsahu od 0,5 mm/s do 60 mm/s. Architektúra ušného reťazového dopravníka využíva a dvojvrstvový, viackanálový spôsob prepravy a je vybavený špeciálnymi bočnými vodiacimi lištami, ktoré zaisťujú, že presné induktory a prípravky sa môžu pohybovať hladko bez odchýlky alebo mechanických vibrácií. Táto logistická presnosť je rozhodujúca pre automatizované dávkovacie linky, ktoré zaisťujú, že vytvrdzujúca živica je vždy dokonale vycentrovaná, bez pretečenie alebo štrukturálna deformácia.

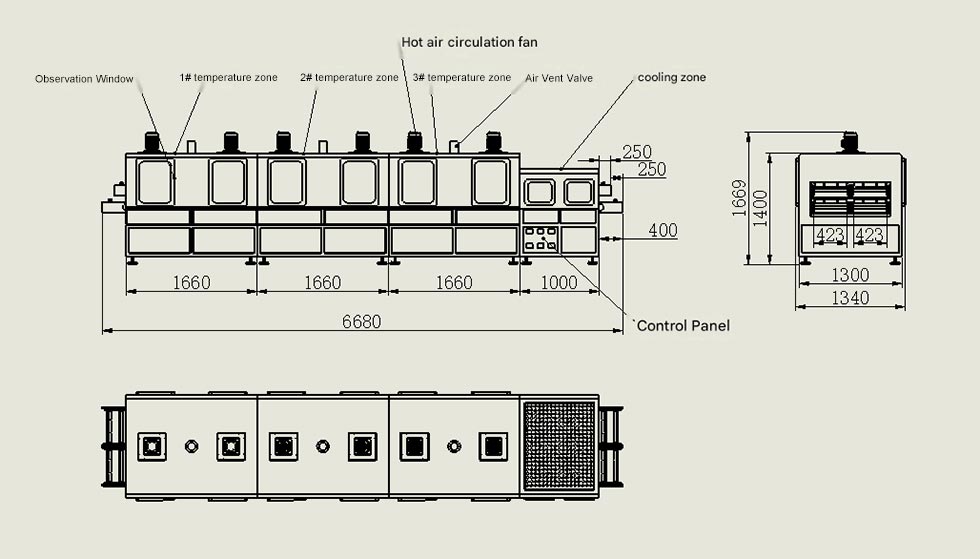

Veľkosť zariadenia a materiály

Dingfeng zaisťuje, že každá šarža viackanálovej tunelovej pece spĺňa najvyššie profesionálne štandardy, aby spĺňajú prísne požiadavky na kontrolu kvality odvetvia 3C. Použité ovládacie rozhranie je HMI + PLC a to integruje teplotný modul a výstup SSR. V každej oblasti sme nainštalovali tri externé teplotné detekčné sondy, so sondami umiestnenými presne 20-30 milimetrov od povrchu produktu. Tieto rozhrania sú centrálne nastaviť na ovládacom paneli, čo umožní vášmu tímu kontroly kvality vykonávať tepelné mapovanie v reálnom čase bez prerušenie.

Pracovný postup

Naša viackanálová tunelová pec premosťuje medzeru medzi rýchlym zahriatím a vytvrdzovaním v hlbokých vrstvách. Kombináciou ďalekého infračerveného žiarenia lampy s nízkohlučným systémom odstredivej cirkulácie zabezpečujeme, že lepidlá a nátery vytvrdzujú „zvnútra von“. Tým sa zabráni odlupovaniu povrchu a zachytávaniu, ktoré sú bežnými príčinami porúch pri zapuzdrení mikrotransformátorov. The vnútro je vyrobené z nehrdzavejúcej ocele SUS201 so zrkadlovou povrchovou úpravou a rúra je izolovaná 120K kremičitanom hlinitým vlna, ktorá zaisťuje, že biely exteriér RAL 9016 zostane chladný na dotyk pri zachovaní maximálnej energetickej účinnosti v rámci dvoch nezávislých vykurovacích zón.

Hlavné technické parametre

Čo sa týka nás

V Dingfeng nepredávame len samostatné veľkoobjemové vytvrdzovacie pece, ale ponúkame aj služby prispôsobenia. Našich 11 000 Výrobný závod štvorcových metrov sa spolu s naším tímom pre výskum a vývoj zameriava na integráciu prispôsobených výrobných liniek. my poskytnite prispôsobené štrukturálne náčrty, aby ste zaistili, že viackanálové nasávanie vzduchu je dokonale zladené s vašou prednou časťou dávkovacie roboty. Či už potrebujete dátové handshaky MES na sledovanie produkcie v reálnom čase, alebo špecifické servo-krokovanie rytmy, ktoré zodpovedajú vašim cyklom vyberania a umiestňovania, budeme počas celého obdobia slúžiť ako váš technický partner celý proces, od počiatočnej simulácie až po konečné uvedenie do prevádzky na mieste. Naša 12-mesačná záruka je len základom dlhodobé partnerstvo zamerané na maximalizáciu prevádzkyschopnosti vašej automatizácie.

Otázky a odpovede

Otázka 1: Ako môžu externé kontroly zvýšiť úspešnosť môjho auditu kvality?

Odpoveď: Naše centralizované externé rozhranie vám umožňuje vložiť záznamník údajov tretej strany na overenie, či je vzduch teplota 20 milimetrov nad produktom je v súlade s displejom PLC.

Q2: Dokáže servoovládač vydržať ťažké zariadenia v krokovom režime?

Odpoveď: Áno. Kombinácia servomotorov s vysokým krútiacim momentom a presných reduktorov poskytuje obrovský rozbehový krútiaci moment. Toto zaisťuje, že aj pri plnom zaťažení ťažkými kovovými zariadeniami je akcia „štart-stop“ bez chvenia chráni vaše mokré výdajné miesta pred pohybom alebo zrútením počas fázy segmentu.

Otázka 3: Aké sú výhody použitia dvojvrstvového dizajnu pre malé elektronické komponenty?

Odpoveď: Dokáže efektívne zdvojnásobiť výrobnú kapacitu v rámci rovnakej šírky podlahy 850 milimetrov. Pre mikroinduktory a súčiastky 3C, toto vertikálne rozšírenie je cenovo najefektívnejší spôsob zvýšenia návratnosti investícia bez potreby väčšej a drahšej plochy čistých priestorov.
