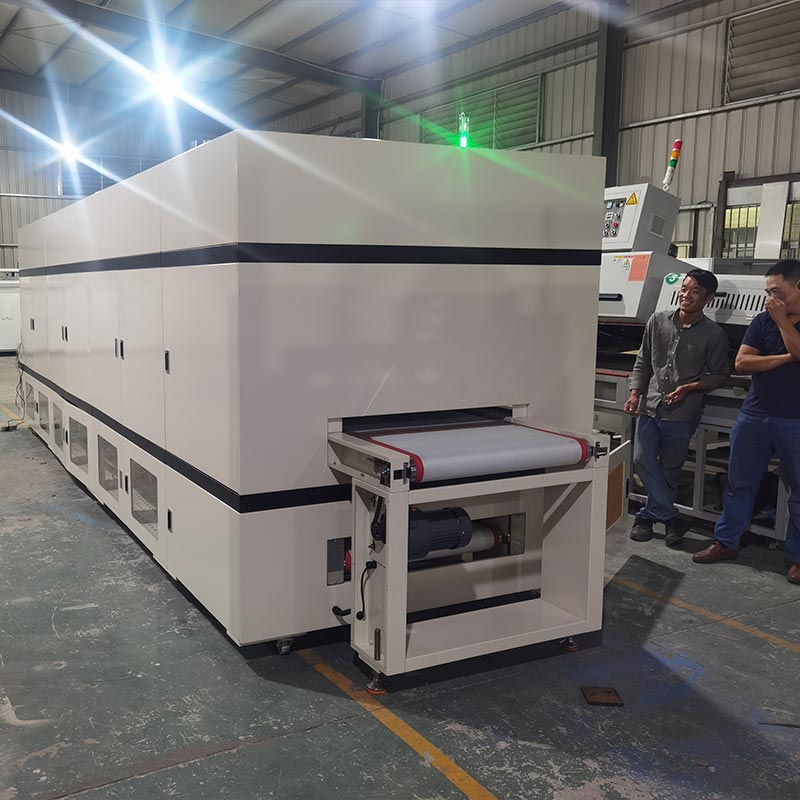

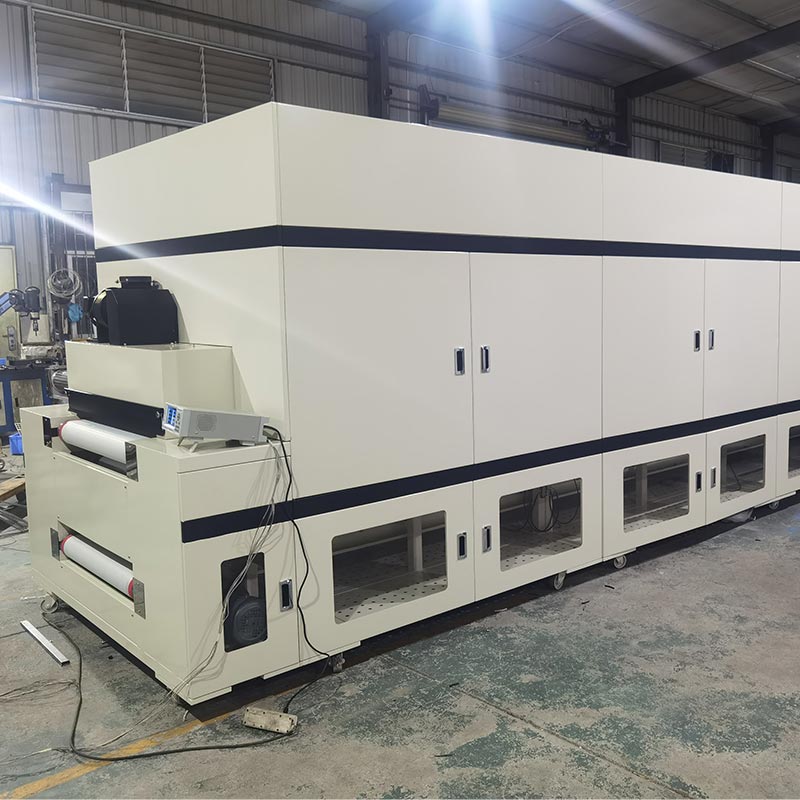

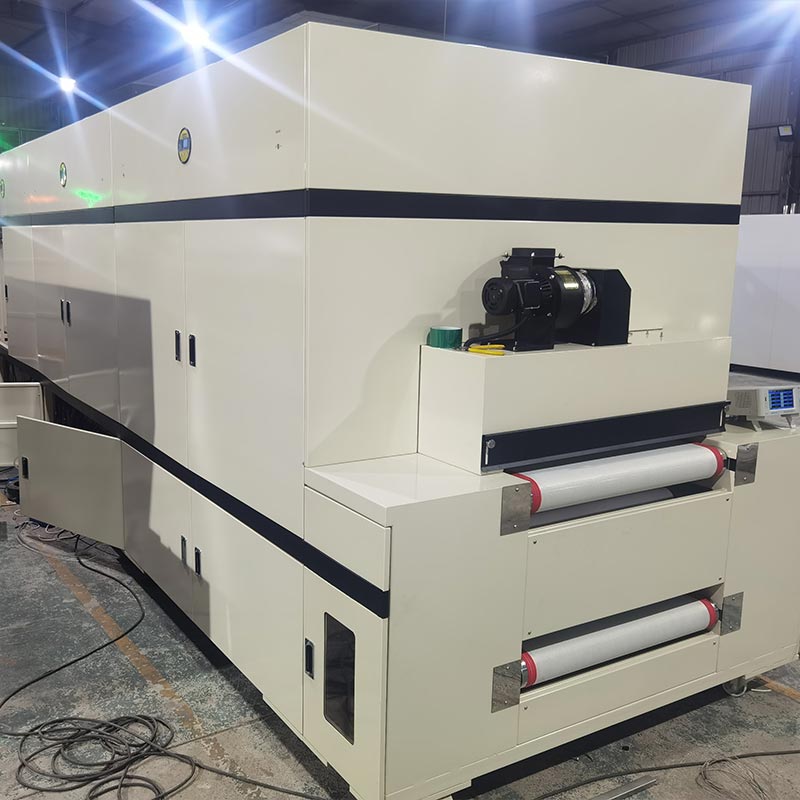

Tunelová rúra s obvodovými doskami

Na dosiahnutie rovnomernej distribúcie tepla v tunelovej rúre s obvodovými doskami nestačí spoliehať sa len na ohrev; Nevyhnutná je aj presná kontrola dynamiky tekutín. Ako veľký výrobca navrhol Dingfeng tlakový výfukový systém, ktorý dokáže vytvoriť vertikálnu vzduchovú clonu bez turbulencií na šírke 700 milimetrov dopravníkového pásu. Poháňaný 2,2-kilowattovým motorom s dlhou osou a 12-palcovým obežným kolesom SUS304 dokáže vtlačiť vyčistený horúci vzduch do drobné póry viacvrstvových dosiek plošných spojov. Toto je obzvlášť dôležité pre flexibilné plošné spoje, pretože môže stabilizujú ľahký substrát, umožňujúc mu prísť do kontaktu s teflónovým sieťovým pásom, čím sa zabráni javy kmitania a pohybu bežne pozorované v štandardných konvekčných peciach.

Pracovný princíp

Tunelová rúra s obvodovými doskami modelu DFHK7008 používa na vykurovanie nerezové vykurovacie rúrky. Je kombinovaný s nízkohlučným horúcim ventilátor cirkulácie vzduchu a technológia spätného vetrania pod skrinkou. Horúci vzduch po spracovaní v vysokoteplotný účinný filter, je rovnomerne pritlačený na povrch produktu. Môže dosiahnuť automatické regulácia teploty, konštantná teplota a automatické zastavenie pri nadmernej teplote, vyznačujúce sa bezpečnosťou, pohodlím, ochrana životného prostredia a úspora energie. Vnútro rúry je celé vyrobené v zrkadlovom prevedení nerezové dosky. Izolačná vrstva je vyplnená 120K hliníkovou izolačnou bavlnou z kyseliny kremičitej. The na dopravu sa používa kvalitný teflónový vysokoteplotne odolný sieťový pás a je vybavený regulátorom a frekvenčný menič riadený nízkonapäťovým elektrickým riadiacim systémom.

Kvalita konfigurácie

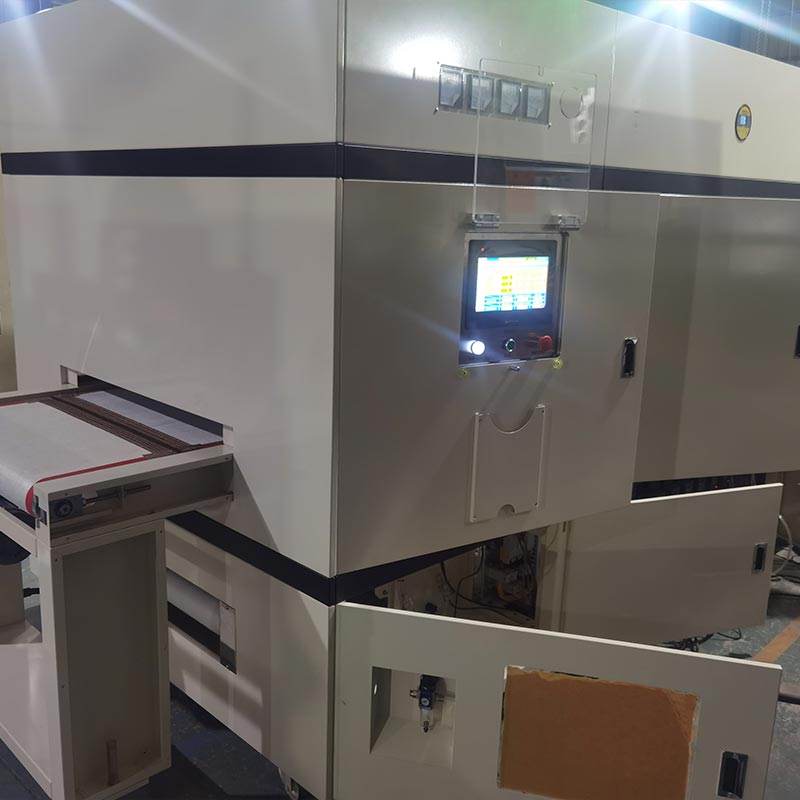

Elektrický riadiaci systém tunelovej rúry s obvodovými doskami je vybavený komponentmi od špičkových značiek ako doma, tak aj v zahraničí, vrátane PLC Mitsubishi H5U-1614MTD-A8, dotykovej obrazovky MT8102iE, modulu regulácie teploty DTE-10T a Sondy typu K WRNT-01/02 pre presné meranie teploty vykurovacej časti. Trojfázový ovládateľný kremíkový modul J3-SCR-75LA je poháňaný pre stabilnú reguláciu výkonu. Pokiaľ ide o prenosovú sústavu, dva frekvenčné meniče Shilin (220V 0,4KW a 380V 3,7KW) s komunikačnými funkciami a sériou Schneider komponenty sú vybavené vrátane zvodového ističa 3P+N-C 250A pre úplnú ochranu napájania. Séria LC1N AC stykače (1810, 1210, 4011) rôznych špecifikácií sú zodpovedné za otváranie a zatváranie každého okruhu a sú kombinované s tepelným relé LRN12N a medziľahlým relé MY4NJ, aby sa zabezpečilo extrémne vysoké stabilita a bezpečnosť prevádzky zariadenia od zdroja po terminál.

Model hlavného komponentu

FAQ

Q1: Ako táto rúra zabraňuje „efektu popcornu“ pri viacvrstvovom pečení PCB?

Odpoveď: „Efekt popcornu“ nastáva, keď zachytená vlhkosť expanduje príliš rýchlo. Naša tunelová pec s obvodovými doskami využíva lineárne vykurovacie rampy riadené SCR. Presným riadením rýchlosti nárastu teploty to umožňujeme vnútorná vlhkosť bezpečne difunduje cez predimpregnované vrstvy pred dosiahnutím špičkových teplôt spekania, zabezpečenie toho, že interlaminárne väzby zostanú neporušené.

Otázka 2: Je prúdenie vzduchu dostatočne silné na vysušenie priechodných otvorov s vysokým pomerom strán?

A: Áno. Naše tlakové pretlakové zariadenie so spodným ťahom je špeciálne navrhnuté tak, aby privádzalo horúci vzduch do priechodov s vysokým pomerom strán. The vertikálny tlak zaisťuje, že vzduch prenikne skôr do otvorov, než že by len zbieral povrch, čo je nevyhnutné pre úplnú dehydratáciu pred fázami spájkovania alebo pokovovania.

Q3: Môžeme integrovať túto tunelovú pec do plne automatizovanej linky SMT?

A: Absolútne. PLC Mitsubishi a motory s konverziou frekvencie sú navrhnuté s vyhradenými spojovacími bodmi Konektivita Industry 4.0. Údaje o rýchlosti a teplote dopravníka je možné synchronizovať s vaším upstreamom roboty typu pick-and-place alebo následné kontrolné stanice, čím sa zabezpečí bezproblémový, automatizovaný pracovný tok.
