8m tunelová rúra triedy 100

V Číne je možné 8m tunelovú pec triedy 100 Dingfeng prispôsobiť. Box je dlhý 8 metrov a poháňa ho výkonný 88-kilowattový napájací systém. Vyznačuje sa modulárnym dizajnom a je špeciálne vytvorený pre prvotriedne sieťové sušenie a presné pečenie komponentov. Je vybavený vysokoteplotným filtračným systémom ventilátora a spĺňa štandardy čistoty vzduchu ISO 5, čím zaisťuje, že vaše produkty prejdú tepelným tokom bez akéhokoľvek znečistenia. Naši vážení zákazníci z celého sveta, vítame vás pri kúpe tohto produktu z našej továrne v Číne.

Odoslať dopyt

Popis produktu

Tunnel Oven Factory Direct Dingfeng DFHK7008 s dĺžkou 8 m triedy 100 využíva jedinečnú cirkuláciu horúceho vzduchu pod nasávaním technológie. Elektrická energia sa premieňa na tepelnú energiu prostredníctvom moderných komponentov z nehrdzavejúcej ocele a potom je natlakovaný nízkohlučnými obehovými ventilátormi cez 100-úrovňový vysokoúčinný vzduchový filter. Aj my sme sa integrovali vákuové infračervené lampy z uhlíkových vlákien, dokončia proces z RT na 100 °C do ≤15 minút. Delta DTE-10T teplotný modul a regulácia výkonu SCR môžu dosiahnuť reguláciu teploty.

Údržba a bezpečnosť

Teplotné zóny majú dizajn dverí s bočným otváraním, ktorý je vhodný na údržbu a čistenie. Každý teplotná zóna je vybavená nastaviteľnými prívodmi vzduchu pre uľahčenie odvodu spalín. Integruje sa komplexné ochranné mechanizmy, ako je únik, strata fázy, preťaženie, ultranízka teplota a jedno tlačidlo núdzové zastavenie na zabezpečenie stabilnej prevádzky 8-metrovej priemyselnej tunelovej pece.

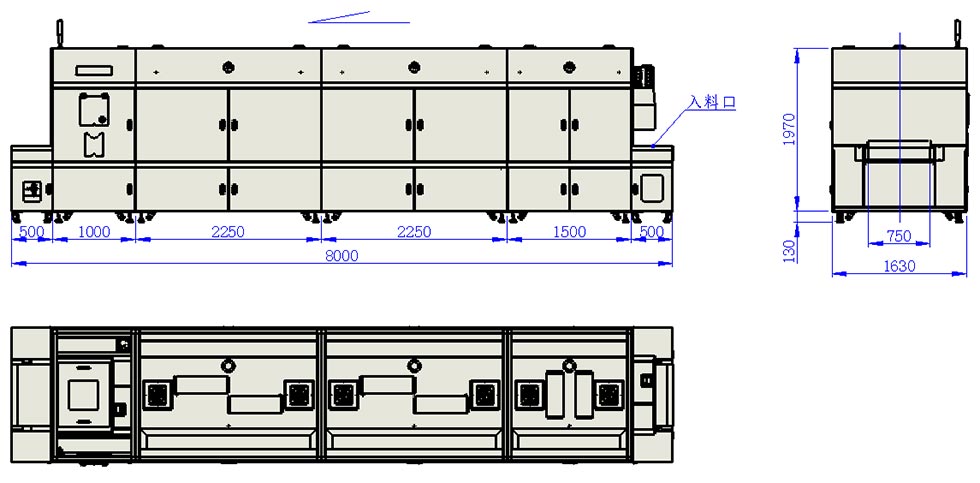

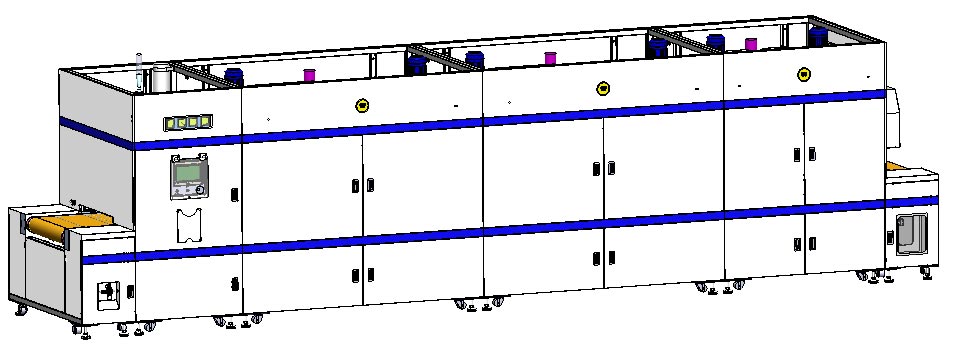

8m Class 100 Tunnel Oven

Hlavné technické parametre

Nie	Položka	Špecifikácia
1	Model	DFHK7008
2	Celkové rozmery	D8000 * Š1630 * V2100 mm
3	Sila	AC380V 88KW 50Hz
4	Efektívna dĺžka prívodu	500 mm
5	Dĺžka zóny 1	1500 mm * 1 sekcia
6	Dĺžka zóny 2 a 3	2250 mm * 2 sekcie
7	Dĺžka chladiacej zóny	1000 mm
8	Dĺžka výstupu	500 mm
9	Efektívna šírka dopravníka	700 mm
10	Efektívna výška dopravníka	Nastaviteľná 0-80 mm
11	Rýchlosť dopravníka	Nastaviteľná rýchlosť 0,5 až 3 m/min
12	Pracovná výška	900 ± 30 mm
13	Režim vytvrdzovania	Cirkulácia horúceho vzduchu
14	Rozsah teplôt vytvrdzovania	RT～180℃
15	Rovnomernosť teploty	≤±3℃
16	Rýchlosť vykurovania	RT～100℃ ≤ 15 min
17	Povrchová teplota rúry	≤ Okolitá +8℃
18	Výrobný režim	Nepretržitá výroba bez prerušenia
19	Vyhrievacie teleso	Nerezová vykurovacia trubica / Stredovlnná IR lampa
20	Dopravníkový pás	Pás z teflónovej sieťoviny odolný voči vysokej teplote
21	Prirodzený výfuk rúry	3 výstupy, priemer 4", každý ~0,8 m³/min
22	Výfuk odpadových plynov z rúry	2 výstupy, priemer 5 palcov, každý ~9m³/min
24	Chladiaci systém	Trieda 1000 FFU laminárne chladenie + spodný nízkohlučný odstredivý ventilátor; 23 m³/min, priemer 6", 1 výstup
25	Celkový prietok odpadových plynov	~43 m³/min
26	Čistota rúry	Statická trieda 100, dynamická trieda 1000
27	Bezpečnosť Ochrana	Ochrana proti úniku, preťaženiu, prehriatiu a núdzovému zastaveniu
28	Získavanie údajov	MES zber dát a funkcia automatického skenovania

Model hlavného komponentu

Nie	Názov dielov	Špecifikácia / Model	Značka a pôvod
Mechanická časť
1	Hnací motor	CH32-400W-120-SZ 380V horizontálne, výstupný hriadeľ Ø32 horizontálne	Domáca značka
2	Teflónový dopravníkový pás	Circ. Dĺžka 16700W750mm, mliečne biela, 11 mesh, so silikónovou vodiacou lištou, stredová vzdialenosť vodiacej lišty 720 mm	Domáca značka
3	Teplovzdušný cirkulačný ventilátor	1,5KW-2P, Dĺžka hriadeľa 190, Priemer hriadeľa Ø24mm, Otáčky 2800 ot./min.	Domáca značka
4	HEPA filter	L900W274T180mm Trieda100L900W424T180mm Trieda100	Domáca značka
5	304 Ohrievacia trubica z nehrdzavejúcej ocele	1,2 kW L-Typ 220V, 1,5KW L-Typ 220V	Domáca značka
6	IR lampa	Vákuová IR trubica z uhlíkových vlákien, 0,8KW*L845mm	Domáca značka
7	Vložené lopatkové ventilátorové koleso	10,5 palcový typ B, otvor hriadeľa Ø24 mm	Domáca značka
8	Ventilátor výfukových plynov	CY125 200W 220V, Pravý 90°	Domáca značka
9	Odstredivý ventilátor	CY180 750W liatinový motor, rýchlosť 2850 ot./min	Domáca značka
10	Diferenčný tlakomer	0-300 Pa	Domáca značka
11	Lepiaci valec na prach	Dĺžka 690 mm, OD 94, ID 76, Rezanie bez nožov, Stredne vysoká viskozita	Domáca značka
12	Tesniaci pásik	KX-27 (16x21)	Domáca značka
Ovládacia časť
13	Prerušovač zemného prúdu	3P+N-C250A	CHINT
14	AC stýkač	LC1N-1810 220V	Schneider
15	AC stýkač	LC1N-1210 220V	Schneider
16	AC stýkač	LC1N-4011 220V	Schneider
17	Tepelné preťaženie relé	LRN12N 5,5-8A	Schneider
18	Stredné relé	MY4NJ DC24V	OMRON
19	PLC	H5U-1614MTD-A8	Inovácia
20	Dotyková obrazovka	MT8102iE	Weinview
21	Modul riadenia teploty	DTE-10T	Delta
22	Snímač teploty (termočlánok)	WRNT-01/02 K-Typ	Hualing
23	3-fázový modul SCR	J3-SCR-75LA	Aoyi
24	Invertor	220V 0,4KW, Shihlin, s komunikačnou funkciou	Shihlin
25	Invertor	380V 3,7KW, Shihlin, s komunikačnou funkciou	Shihlin

Naše výhody

Zákazníci si môžu prispôsobiť výkresy na základe svojich skutočných požiadaviek. Tunelová rúra 8m triedy 100 prísne vyhovuje s 1000-úrovňové štandardy čistenia. Všetky tri sekcie teplotných zón sú nezávislé a presné riadené Delta PLC v kombinácii s tyristormi SCR a sú doplnené o infračervené lampy na rýchle zlepšenie a vytvrdzovacím účinkom. Rúra je vybavená vysokoteplotným účinným filtrom a teflónovou vysokoteplotnou sieťkou pás je vybavené zariadením na zamedzenie odchýlky a pohodlnými samočistiacimi lepkavými prachovými valčekmi. Chladiaca časť používa a tisícúrovňový ventilátor s laminárnym prúdením a spodný ventilátor s núteným odsávaním spolupracujú a odvádzajú horúci vzduch von do dosiahnuť najlepší efekt chladenia vzduchom. Zákazníci si môžu prispôsobiť výkresy podľa svojich skutočných potrieb.

Podpora konfigurácie

Riadiaca architektúra pece na vytvrdzovanie polovodičov je podporovaná PLC Inovance H5U a Weinview MT8102iE dotyková obrazovka, poskytujúca priemyselné rozhrania 4.0 pre zber dát MES a funkcie automatického skenovania. The systém pozostáva zo striedavých stýkačov Schneider a relé Omron, ktoré sú umiestnené v prachotesnom kryte. Tento výber vysoko kvalitné komponenty v kombinácii s invertorom Schininger zaisťujú, že teflónový pás so šírkou 700 mm udržuje hladký chod a nerušená rýchlosť 0,5 až 3 metre za minútu, ktorá chráni vaše presné doštičky a PCBA pred vibráciami alebo mechanické šok.
