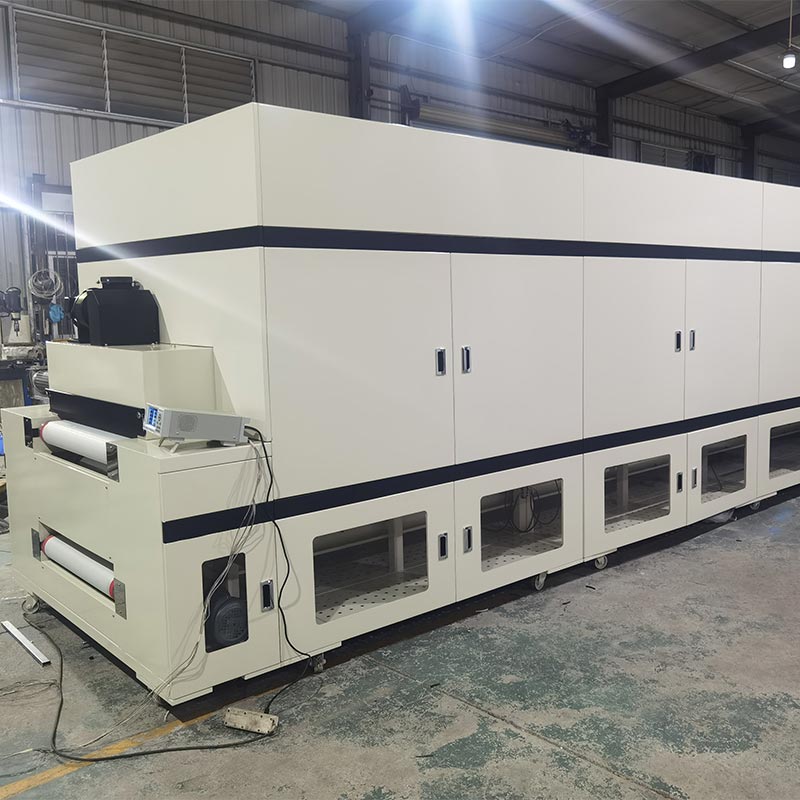

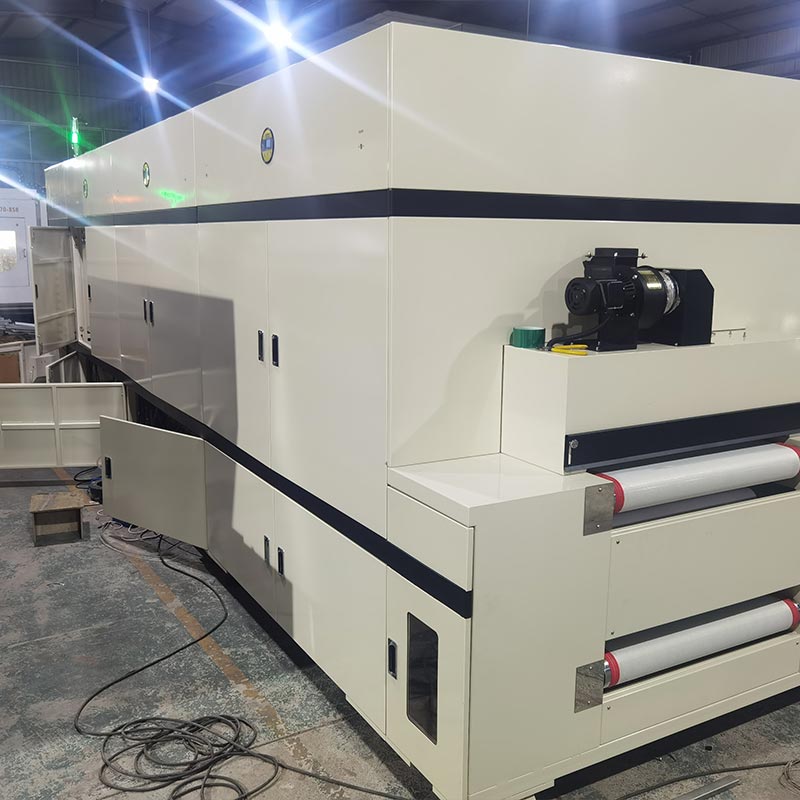

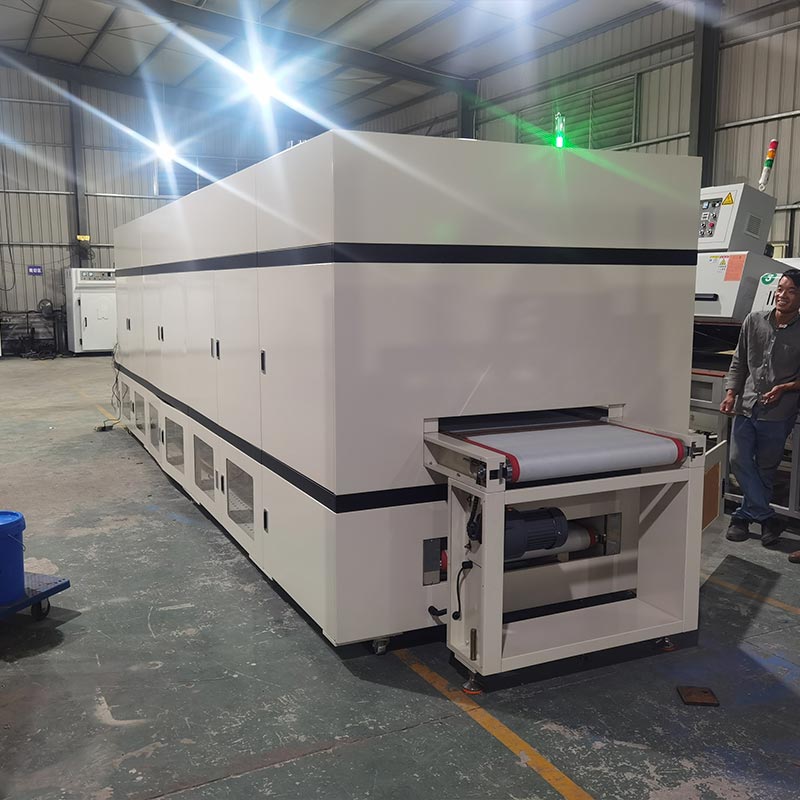

Teplovzdušná tunelová rúra

Ako jeden z najkonkurencieschopnejších a najodolnejších výrobcov a dodávateľov teplovzdušných tunelových pecí má Dingfeng vlastnú továreň. Nielenže vám môžeme poskytnúť najnovšie produkty, ktoré sú inovatívne v dizajne a majú módny štýl, ale tiež vám môžeme ponúknuť cenník a cenové ponuky. Konzistencia tepelného spracovania tejto rúry dosahuje špičkovú úroveň s chybovým rozsahom ±3 °C, čo zaisťuje, že všetky komponenty, od presných zostáv dosiek plošných spojov až po vysokovýkonný hardvér, môžu prejsť rovnakým tepelným spracovaním, čím sa dosiahne dokonalý výsledok s nulovými chybami.

Odoslať dopyt

Popis produktu

Teplovzdušná tunelová pec vyrábaná v Číne spoločnosťou Dingfeng berie do úvahy, že tepelná rovnomernosť je tekutina problém dynamiky. Využíva patentovaný tlakový výfukový systém poháňaný 2,2-kilowattovým motorom s dlhým hriadeľom a 12-palcové viaclopatkové obežné koleso SUS304. Preháňaním horúceho vzduchu cez špeciálne navrhnutý vnútorný zber vzduchu komorou a presne vyvŕtanými rozvodnými doskami sme vytvorili vertikálnu vzduchovú clonu cez 700-milimetrov šírka dopravného pásu.

Certifikácia kvalifikácie

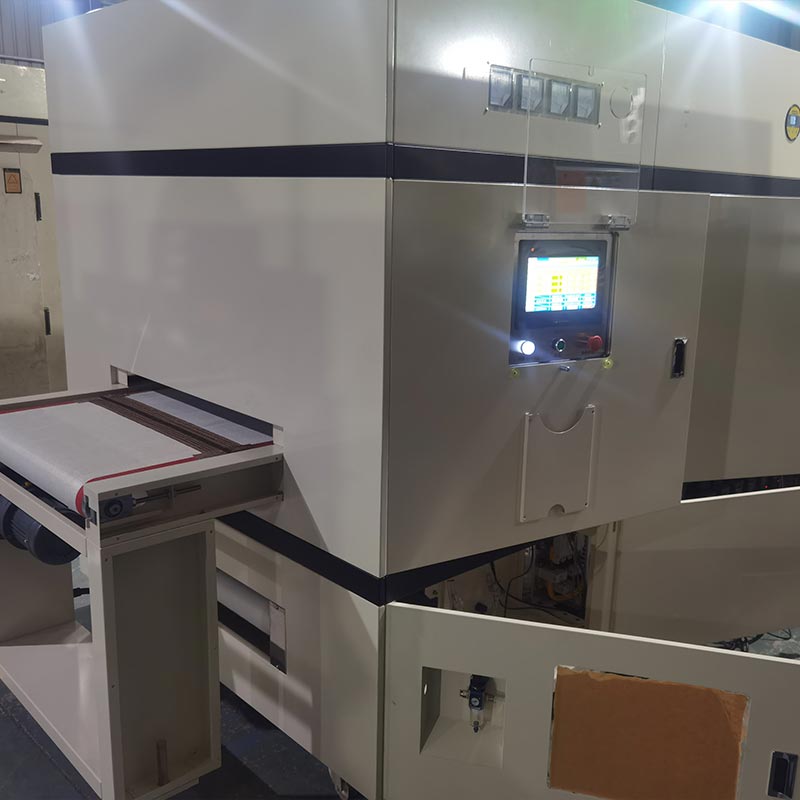

Systém teplovzdušnej tunelovej pece Dingfeng dokáže uložiť až 90 dní tepelných kriviek, čo umožňuje tím kontroly kvality na ukladanie a export historických údajov cez USB, čím poskytuje profesionálne dôkazy pre prísny audity kvality letectva a polovodičov. Podporované je 10,2-palcovou dotykovou obrazovkou WynnView s vysokým rozlíšením dotyková obrazovka je integrovaná s PLC Mitsubishi a teplotnými modulmi Delta. Na rozdiel od bežných stykačov, náš SCR výstup môže upraviť prúd s presnosťou na mikrosekundu, čím sa zabráni prekročeniu teploty.

Hlavné technické parametre

Nie	Položka	Špecifikácia
1	Model	DFHK7008
2	Celkové rozmery	D8000 * Š1630 * V2100 mm
3	Sila	AC380V 88KW 50Hz
4	Efektívna vstupná dĺžka	500 mm
5	Dĺžka zóny 1	1500 mm * 1 sekcia
6	Dĺžka zóny 2 a 3	2250 mm * 2 sekcie
7	Dĺžka chladiacej zóny	1000 mm
8	Dĺžka výstupu	500 mm
9	Efektívna šírka dopravníka	700 mm
10	Efektívna výška dopravníka	Nastaviteľná 0-80 mm
11	Rýchlosť dopravníka	Nastaviteľná rýchlosť 0,5 až 3 m/min
12	Pracovná výška	900 ± 30 mm
13	Režim vytvrdzovania	Cirkulácia horúceho vzduchu
14	Rozsah teplôt vytvrdzovania	RT～180℃
15	Rovnomernosť teploty	≤±3℃
16	Rýchlosť vykurovania	RT～100℃ ≤ 15 min
17	Povrchová teplota rúry	≤ Okolitá +8℃
18	Výrobný režim	Nepretržitá výroba bez prerušenia
19	Vyhrievacie teleso	Nerezová vykurovacia trubica / Stredovlnná IR lampa
20	Dopravníkový pás	Pás z teflónovej sieťoviny odolný voči vysokej teplote
21	Prirodzený výfuk rúry	3 výstupy, priemer 4", každý ~0,8 m³/min
22	Výfuk odpadových plynov z rúry	2 výstupy, priemer 5 palcov, každý ~9m³/min
24	Chladiaci systém	Trieda 1000 FFU laminárne chladenie + spodný nízkohlučný odstredivý ventilátor; 23 m³/min, priemer 6", 1 výstup
25	Celkový prietok odpadových plynov	~43 m³/min
26	Čistota rúry	Statická trieda 100, dynamická trieda 1000
27	Bezpečnosť Ochrana	Ochrana proti úniku, preťaženiu, prehriatiu a núdzovému zastaveniu
28	Získavanie údajov	MES zber dát a funkcia automatického skenovania

Naše služby

Vyberte si veľký sušiaci stroj Hot Air Tunnel Oven for Coating factory of Dingfeng, ktorý má výkonnú podporu 11 000 metrov štvorcových moderných výrobných zariadení. Odtrhnite sa od konvenčného modelu a poskytnite a komplexná služba prispôsobenej tepelnej techniky, ktorá vám ponúka aj prispôsobené konštrukčné náčrty špeciálne konfigurácie výfukových otvorov (až 43 metrov kubických za minútu), aby sa prispôsobili vašej konkrétnej továrni HVAC systémové a dispozičné požiadavky. Každý kus zariadenia sa predtým podrobuje 48-hodinovým prísnym nepretržitým záťažovým testom zásielka. Ponúkame 12-mesačnú záruku na naše inžinierstvo a 2-hodinovú záruku rýchlej odozvy, aby sme zaistili, že vaše automatizovaná výrobná linka zostáva najefektívnejším a najspoľahlivejším článkom vo vašom výrobnom hodnotovom reťazci.

Často kladené otázky

Otázka 1: Ako predchádzate plytvaniu energiou vo vysokovýkonnom systéme s výkonom 88 kW?

Odpoveď: 88 kW je pre rýchle počiatočné rozbehnutie. Akonáhle PLC Mitsubishi stabilizuje zóny, SCR riadi prúd prepne do režimu pulznej modulácie. V kombinácii s našou dvojvrstvovou izoláciou 120K je skutočný prevádzkový výkon výrazne nižšia, čím sa maximalizuje návratnosť investícií do energie pri zachovaní štandardu rovnomernosti ±3 °C.

Q2: Môže byť táto tunelová rúra integrovaná do 1000-úrovňovej čistej miestnosti?

A: Áno. Ponúkame voliteľný vysokoteplotný HEPA/FFU balík. Zrkadlový interiér SUS304 z nehrdzavejúcej ocele a utesnené hriadele motora zabraňujú tvorbe častíc, vďaka čomu je plne kompatibilný s prísnymi normami čistoty vzduchu 3C a polovodičový priemysel.

Otázka 3: Aká je výhoda dverí s „bočným otváraním“ oproti štandardným zdvíhacím plošinám?

Odpoveď: Štandardné zdvíhacie plošiny vyžadujú veľký priestor a môžu predstavovať bezpečnostné riziko. Naše bočné otváracie dvere umožňujú technikom vykonať údržbu a vyčistiť pretlakovú komoru bezpečne a rýchlo z úrovne podlahy, výrazne zníženie prestojov pri údržbe zariadení 24/7.
